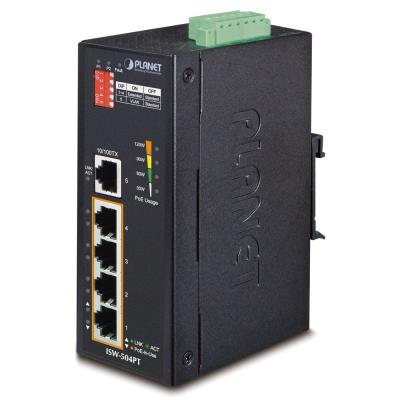

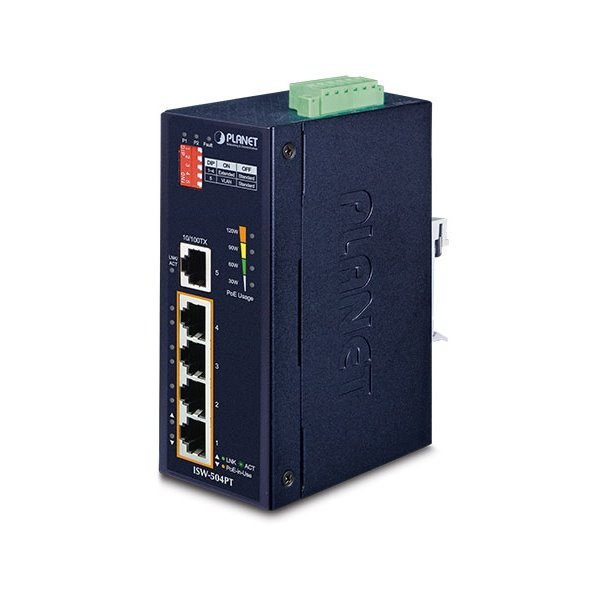

PLANET ISW-504PT v3
Switch, průmyslový, 5x RJ-45, PoE+ 802.3af/at, Budget 120W, VLAN + Extend, ESD, -40 až +75°C, DC12-48V, IP40, DIN, fanless, unmanaged

hodnotit
5 469 Kč 4 520 Kč bez DPH

Skladem K odeslání

Kód: NAPPNT2014 PN: ISW-504PT Záruka: 60 měs.
PLANET ISW-504PT v3 Průmyslový přepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektory (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (při napájení DC 48 V). Bez správy (unmanaged)... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit
PLANET ISW-504PT v3

Průmyslový přepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektory (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (při napájení DC 48 V).
Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pro full duplex, Back pressure pro half duplex), redundantní napájení DC 12-48 V, krytí IP40, kovová skříň, pracovní teplota -40 až +75 °C, fanless (bez ventilátorů), LED indikace využití PoE, DIP přepínač (Standard/VLAN/Extend), alarm výstup (selhání napájení), přepěťová ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď, upgradovaná verze v3.

Verze v3: navýšení PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytí IP30 na IP40, zvýšení napájecího rozsahu na 12-48 V, přidaný DIP switch (režimy Standard/VLAN/Extend), možnost boční montáže

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem.
Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3af/at, je tak ideálním prvkem pro aplikace se sníženou možností napájení koncových zařízení!

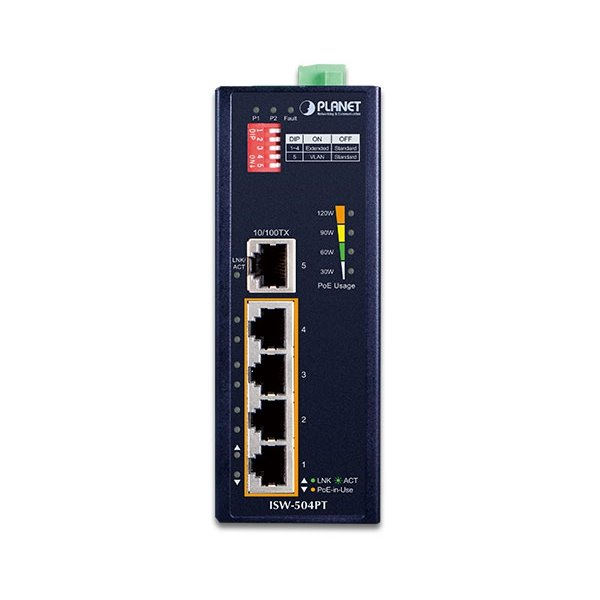

Switch disponuje manuálním přepínačem režimů:

  • Standard - switch napájí zařízení na vzdálenost max. 100 m.
  • VLAN - porty jsou logicky odděleny jeden od druhého, v tomto režimu lze předejít nechtěným multicast a broadcast bouřím.
  • Extend - switch napájí zařízení až na 250 m se sníženou propustností 10 Mb/s na port (podpora napájení do 25 W)

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 5x RJ-45 port 10/100 Base-TX
Paměť: 1K MAC adres, JumboFrame 1,5 kB
Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps (64 B)
Provedení: DIN lišta, na zeď

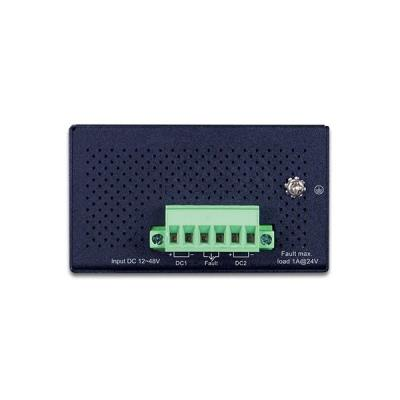

Napájení: DC 12-48 V, redundantní, vlastní příkon do 3,7 W (max. 136,8 W při plném PoE zatížení), připojení možné ze dvou různých zdrojů (nejsou součástí balení)
Ochrana: ESD do 5 kV DC, ochrana proti přepólování
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 135 x 85,1 x 50 mm
Hmotnost: 596 g

PoE funkce:

Celkový napájecí výkon: max. 120 W (dle napájení), IEEE 802.3at/af
  • 120 W při napájení DC 48 V
  • 90 W při napájení DC 24 V
  • 60 W při napájení DC 12 V
    • Počet injektorů: 4x až 36 W
    Typ napájení: End-span
  • ochrana (obvodu) proti rušení mezi porty
  • automatická detekce napájeného zařízení
  • Extended mód 10 Mb/s s dosahem až 250 m

    • Průmyslové vlastnosti:
    zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
    zařízení je odolné proti vibracím (IEC-60068-2-6)
    zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)

    Datasheet (v3)

    Návod (v3)

    Porovnání verze 2 a 3

    Ostatní download

    Značka
    Upřesnění typu :  Switch
    Výrobce :  PLANET Technology
    Technické detaily
    Management :  ne
    Vrstva OSI :  L2
    Bez ventilátorů (fanless) :  ano
    Kapacita sběrnice (Gbps) :  1
    Norma :  802.3af
    Homologace EN50155 :  ne
    PoE vstup :  ne
    PoE výstup :  802.3af/at
    PoE výstup (počet) :  4
    Použití v exteriéru :  ne
    Použití v interiéru :  ano
    Provedení :  na zeď
    Provedení :  DIN lišta
    Rychlost směrování (Mpps) :  0,74
    Stohovatelnost :  ne
    Displej a zobrazení
    Displej :  ne
    Síťová rozhraní
    Gigabit LAN :  ne
    LAN :  ano
    Počet PoE portů :  4
    Rychlost portů :  100 Mb/s
    Vstupy a výstupy
    Celkový počet portů :  5
    RJ-45 (počet) :  5
    RS-232 port :  ne
    Napájení
    Podpora PoE :  ano
    Napájení zařízení :  redundantní
    Záruka
    Délka záruky (měsíce) :  60
    Délka záruky IČO (měsíce) :  60
    Fyzické vlastnosti
    Barva :  černá
    Hmotnost (g) :  596
    Rozměry :  135 × 85,1 × 50 mm
    Váhová kategorie :  Lehký - do 2 kg
