Zdroj XtendLan ZSW09F-1213-96B
Zdroj, 12-13V DC nastavitelný, 9 portů, 8A celkem, 96W, tavn.pojistky, skříňka, zálohovatelný baterií

hodnotit
1 539 Kč 1 272 Kč bez DPH

Skladem K odeslání

Kód: NETXTE2086 PN: ZSW09F-1213-96B Záruka: 26 měs.
XtendLan ZSW09F-1213-96B Stabilizovaný napájecí zdroj pro devět spotřebičů s okruhem pro nabíjení a připojení záložní baterie. Nastavitelné výstupní napětí DC 12-13V, každý port max. 1,5A. Celkový výstupní proud 8A. Skříňka... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
XtendLan ZSW09F-1213-96B

Stabilizovaný napájecí zdroj pro devět spotřebičů s okruhem pro nabíjení a připojení záložní baterie. Nastavitelné výstupní napětí DC 12-13V, každý port max. 1,5A. Celkový výstupní proud 8A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů.
Bateriový okruh dobíjen 1A. Ochrana proti zkratu baterie a ochran baterie proti uplnému vybití.

Upozornění: baterie není součástí balení.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod:

Výstupní napětí: 12V DC, regulace trimrem 11,5-13,4V DC
Výstupní proud: 8 A (+1 A dobíjení baterie)
Celkový výstupní výkon: 96 W (+ 12 W dobíjení baterie)
Ochranné prvky: zkrat, přetížení, přepětí
Typ připojení: šroubová svorkovnice

Vstupní obvod:

Vstupní napětí: 100-240V AC, 50-60Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži

Záložní baterie:

Rozměry prostoru pro baterii: 119 x 180 x 65 mm (baterie není součástí)
Nabíjení baterie: napětím o cca. 0,8V vyším než nastavené výstupní napětí, proudem <1A
Ochrana proti: zkratu baterie, úplnému vybití baterie
Resetovací tlačítko: pro výměnu vadné baterie
Typ připojení: Faston konektory (6,3mm šíře)

Mechanické vlastnosti:

Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 197 x 364 x 72 mm
Montáž: na zeď

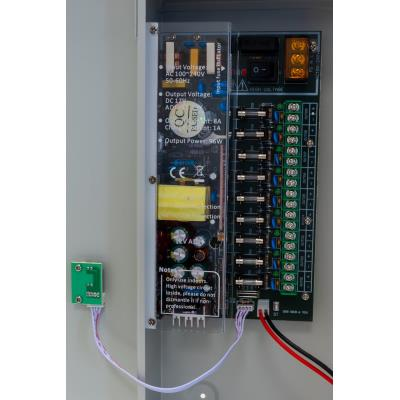

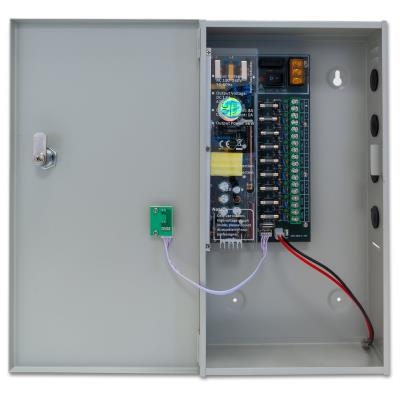

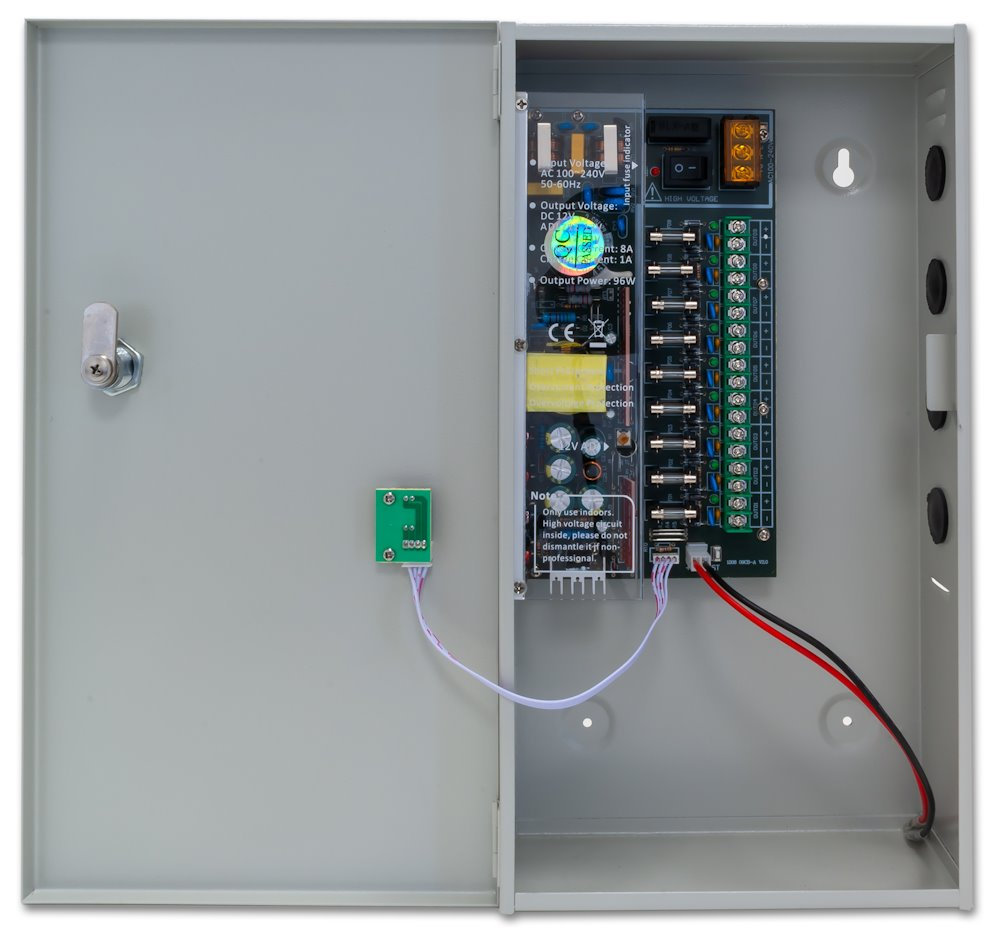

Pohled na vnitřní uspořádání s instalovanou baterií:

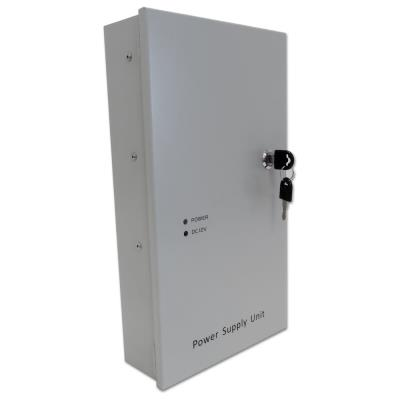

Pohled při zavřených dvířkách:

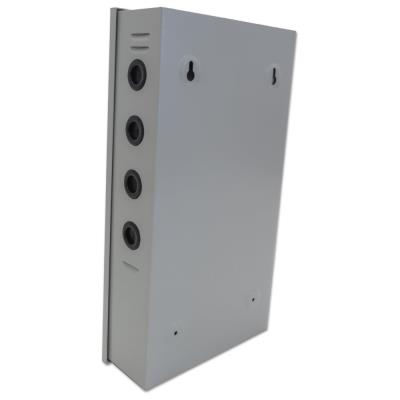

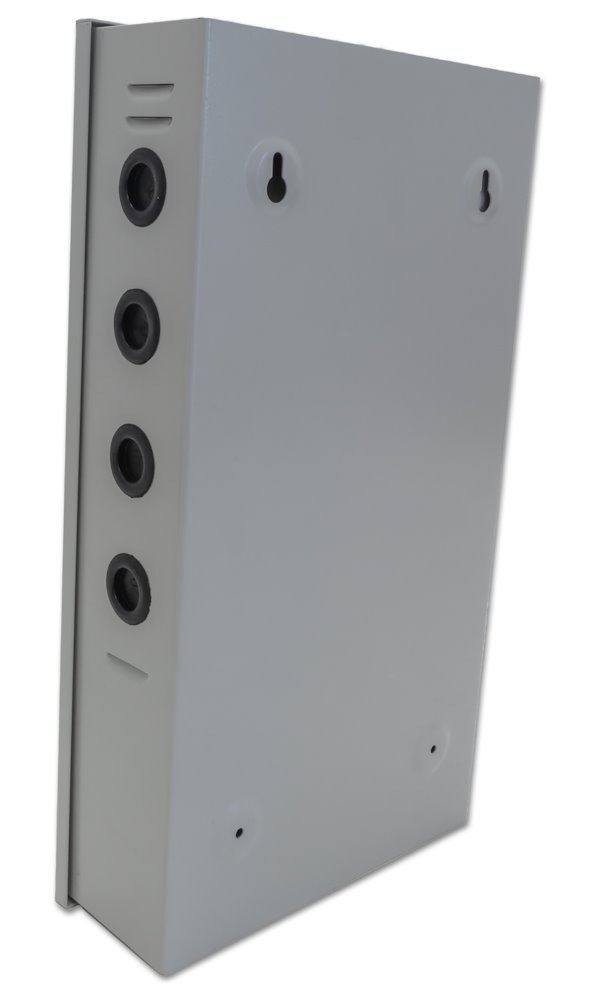

Pohled zezadu:

Pohled zprava:

Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.

Manuál (cz)

Ostatní download

Značka
Upřesnění typu :  Nástěnný
Výrobce :  XtendLan
Technické detaily
Provedení :  na zeď
Vstupy a výstupy
Počet výstupů :  9
Napájení
Celkový výstupní proud (A) :  8
Regulace výstupního napětí :  ano
Výstupní napětí :  12V DC
Baterie
Provoz na baterii/akumulátor :  ano
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
Použití a určení
Druh příslušenství :  zdroj
