XtendLan ZSW02-24-240BR
Zdroj, napájecí, DC 24V, 2 porty, 10A celkem, 240W, skříňka, zálohovatelný baterií, relé port

hodnotit
3 360 Kč 2 777 Kč bez DPH

Skladem K odeslání

Kód: NETXTE3089 PN: ZSW02-24-240BR Záruka: 26 měs.
XtendLan ZSW02-24-240BR Napájecí zdroj DC 24 V se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie na 24 V. Celkový výstupní proud je až 10 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. ... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit
XtendLan ZSW02-24-240BR

Napájecí zdroj DC 24 V se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie na 24 V. Celkový výstupní proud je až 10 A.

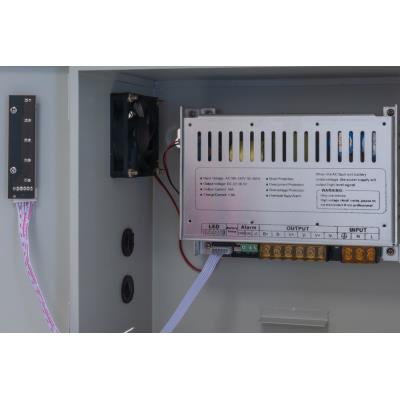

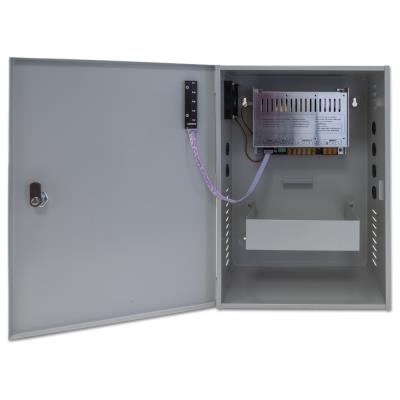

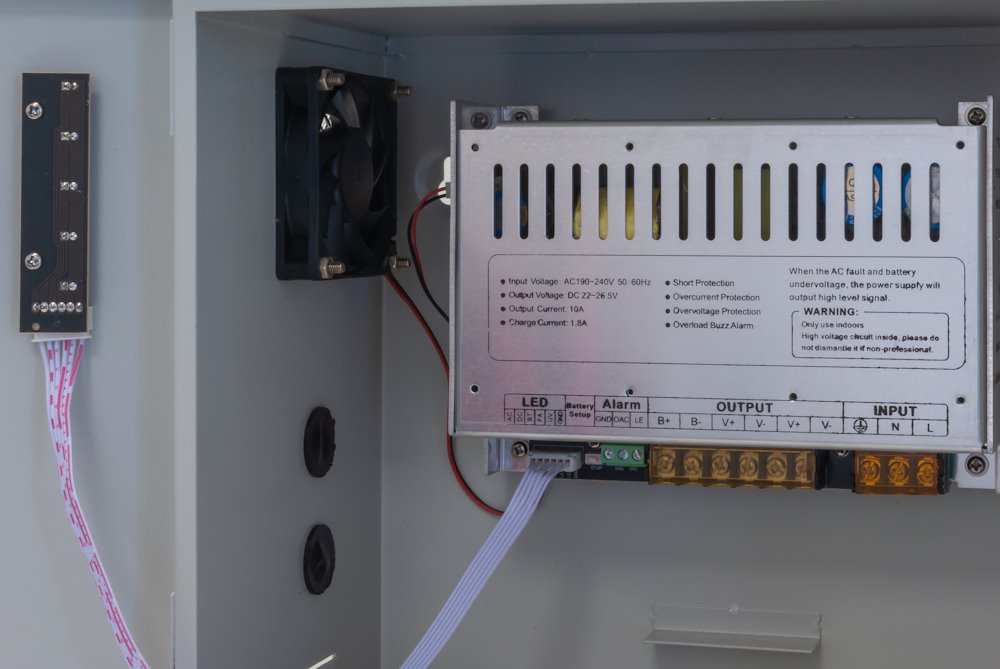

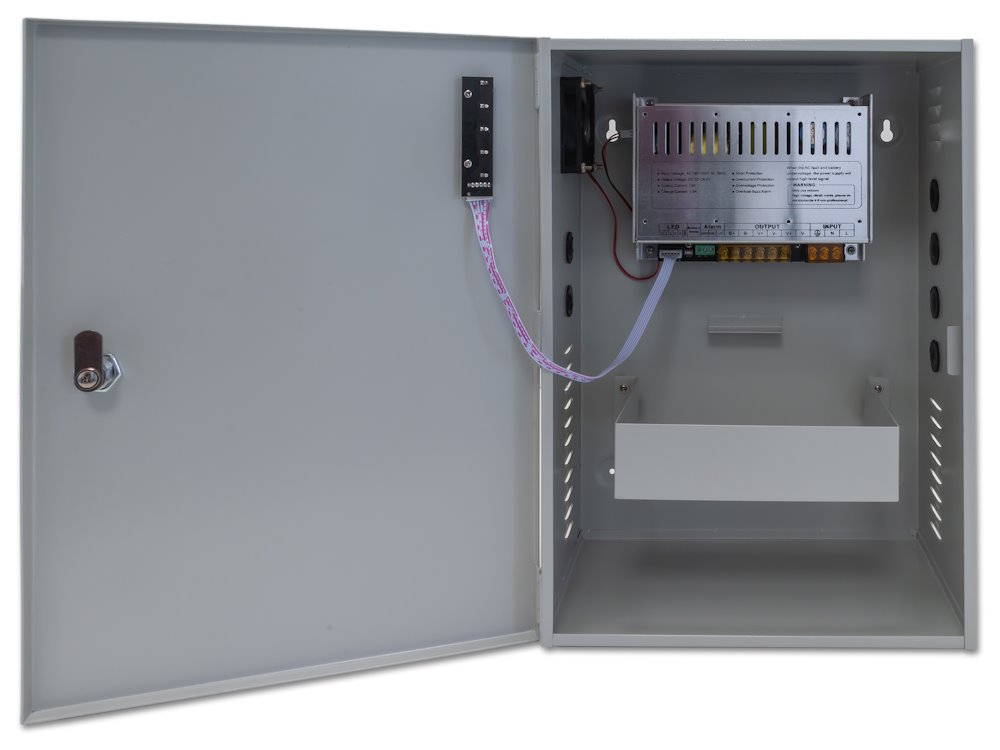

  • Skříňka na zeď s instalovaným PCB, kabelové průchodky.
  • Připojení kabelů k interní svorkovnici.
  • Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí, při přetížení zdroje se spustí i zvukový alarm.

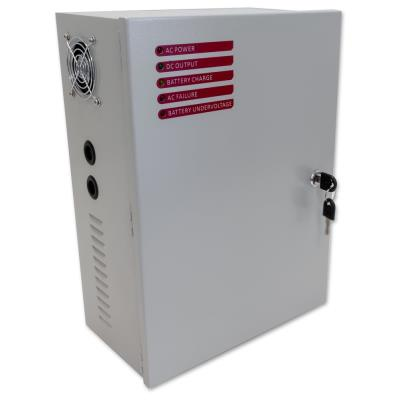

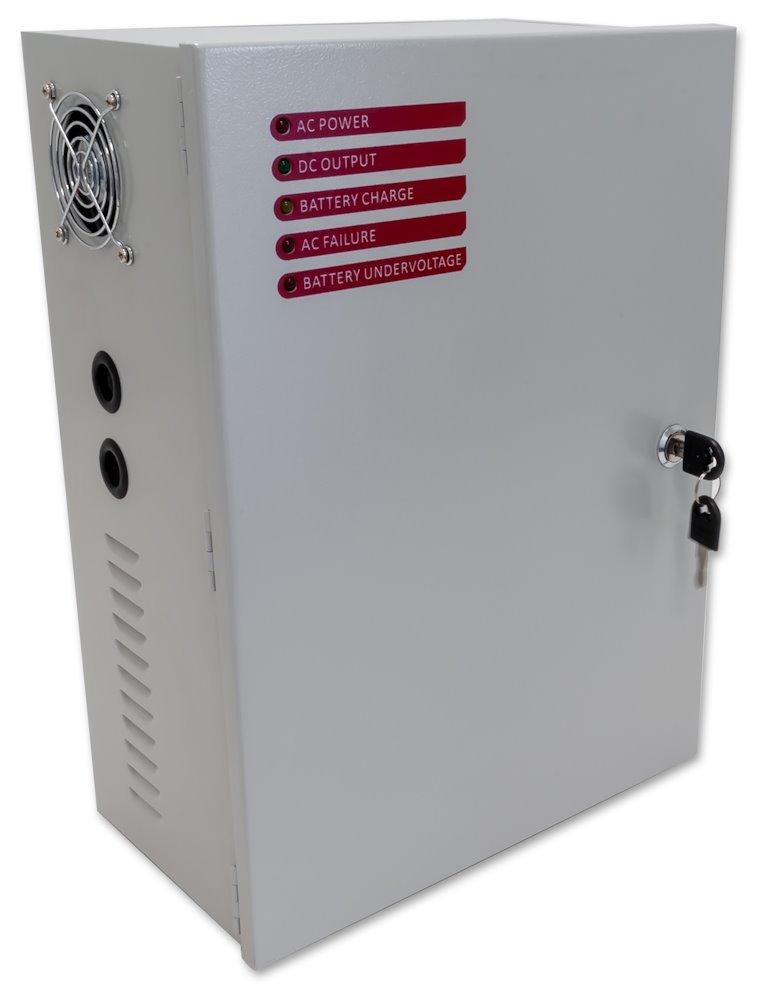

  • LED signalizace funkčnosti portů.
  • Bateriový okruh dobíjen 1 A.
  • Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití.
  • 2 relé porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh.
  • Opatřen ventilátorem, který běží jen při větší zátěži.

Poznámky:
Nastavení výstupního napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.
Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.

Upozornění:
Záložní baterie není/nejsou součástí balení.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod
Výstupní napětí: 24 V DC +/-10 % (22-26,5 V)
Výstupní proud: 10 A (+1 A dobíjení baterie)
Výstupní proud na každém portu: určen pojistkou 5 A
Celkový výstupní výkon: 240 W (+ 24 W dobíjení baterie)
Ochrana proti přepětí: varistorem (prahové napětí 40 V)

Vstupní obvod
Vstupní napětí: 100-240 V (50-60 Hz)
Účinnost: min. 85 % při maximální zátěži

Napájení baterie
Rozměry prostoru pro baterii: 180 × 170 × 150 mm (baterie není součástí), typicky lze instalovat 14-26 Ah olověný akumulátor (případně dva 12V akumulátory)
Nabíjení baterie: napětím 26,5 V
Ochrana:

  • proti zkratu baterie (vadná baterie nezpůsobí závadu napájecího systému - je automaticky odpojena)
  • proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 21 V - zabraňuje se tak poškození baterie)
    • Napojení: standardními Faston konektory (6,3 mm)
    Reset: 1× resetovací tlačítko baterie (použijete pouze při výměně vadné baterie, není nutné vypínat napájení)
    Porty: 2× relé (jeden se přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie)
    Spínaný proud: max. 3 A (120 V AC) nebo 3 A (24 V DC)

    Mechanické vlastnosti
    Materiál: kovová skříň, šedá barva
    Uzemnění šasi: propojení s ochranným vodičem
    Rozměry: 395 × 285 × 165 mm
    Hmotnost: 6 kg

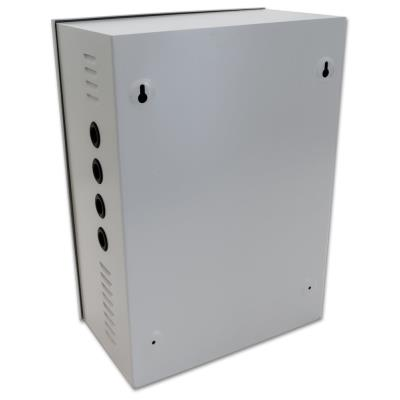

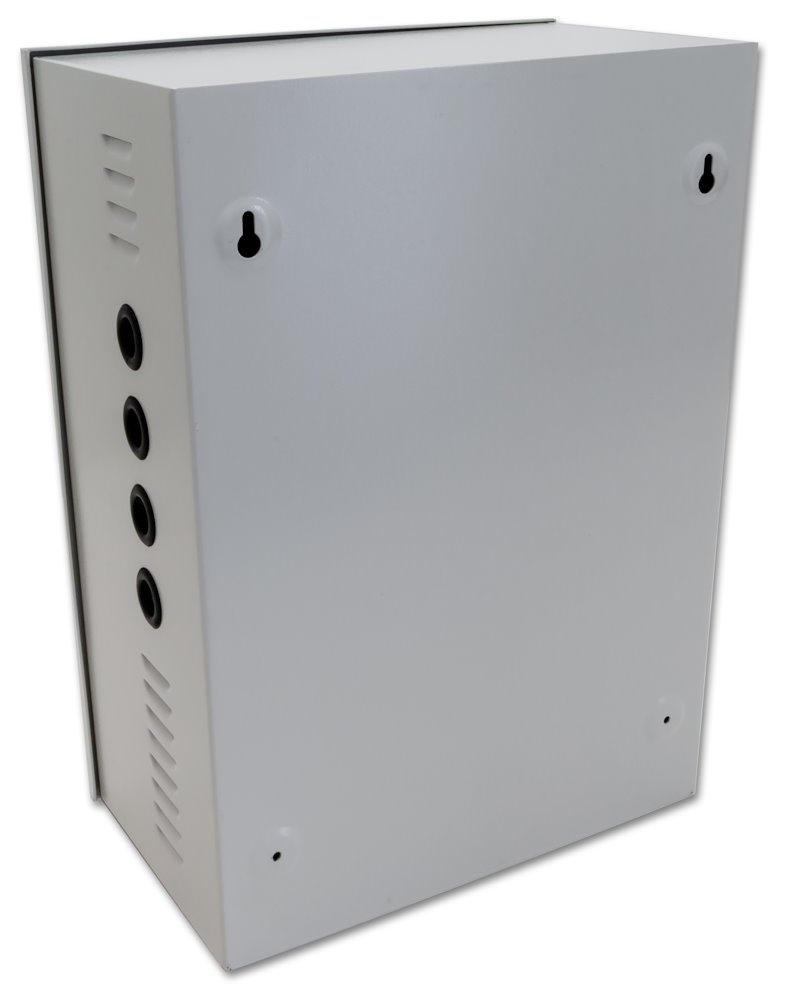

    Montáž: na zeď (2 závěsné body + 2 další k zajištění na stěně)

    Schéma zapojení:

    Značka
    Upřesnění typu :  Nástěnný
    Výrobce :  XtendLan
    Technické detaily
    Provedení :  na zeď
    Vstupy a výstupy
    Počet výstupů :  2
    Napájení
    Celkový výstupní proud (A) :  10
    Regulace výstupního napětí :  ne
    Výstupní napětí :  24V DC
    Baterie
    Provoz na baterii/akumulátor :  ano
    Záruka
    Délka záruky (měsíce) :  26
    Délka záruky IČO (měsíce) :  26
    Použití a určení
    Druh příslušenství :  zdroj
