Eastron SDM120 Modbus
Elektroměr, jednofázový, pro GridFree, pro LAN ovladač v3, RS-485, UART, DIN, bílý

hodnotit
1 192 Kč 985 Kč bez DPH

Skladem K odeslání

Kód: NJSGWL0033 PN: SDM120Modbus Záruka: 26 měs.
Eastron SDM120 Modbus Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace. nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
Eastron SDM120 Modbus

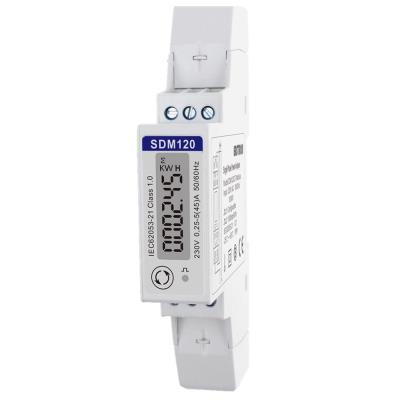

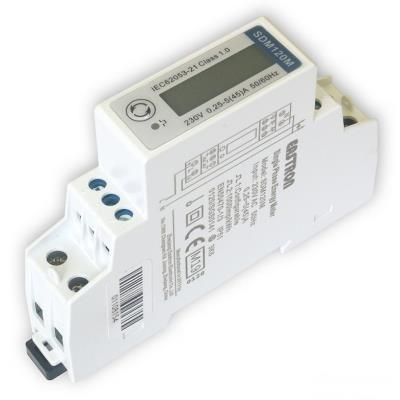

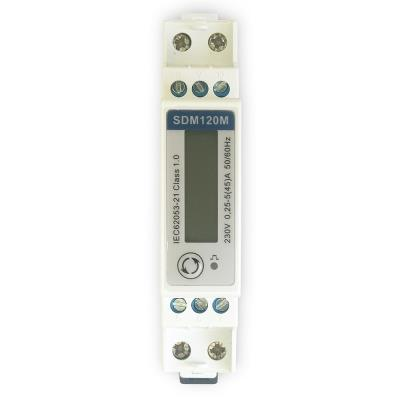

Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace.

  • nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
  • měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
  • komunikace přes UART-RS485 převodník (viz. schéma zapojení)
  • piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
  • piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)
  • montáž na DIN lištu

Schéma zapojení:

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (Ib): 5 A
Max. proud (Imax): 45 A
Min. proud (Imin): 0,25 A

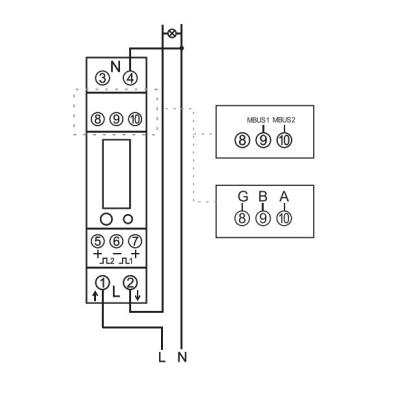

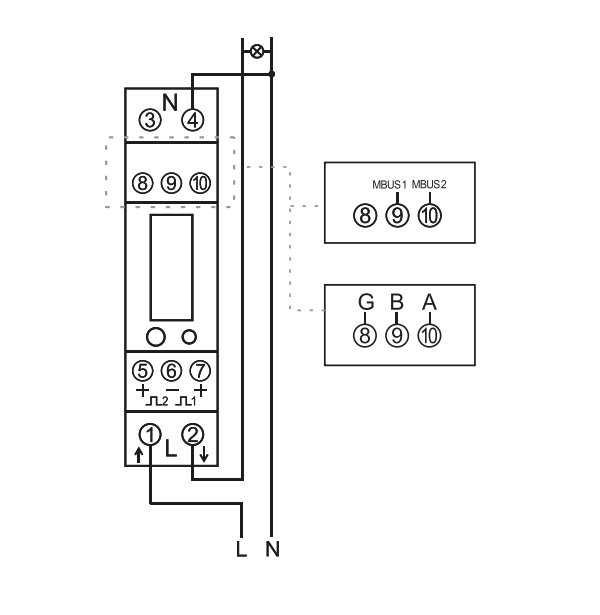

Příklad zapojení:

Data z elektroměru:

Značka
Upřesnění typu :  Ostatní elektro
Výrobce :  EASTRON
Technické detaily
Provozní teplota max. (°C) :  55
Provozní teplota min. (°C) :  -25
Napájení
Jmenovité napětí (V) :  230
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
Fyzické vlastnosti
Hloubka (mm) :  62

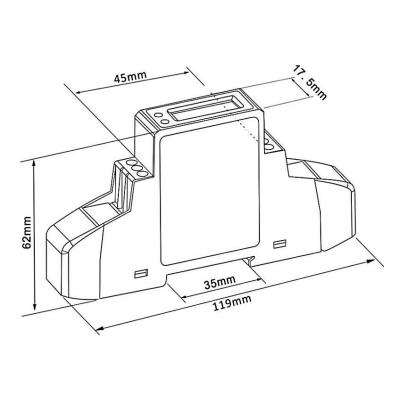

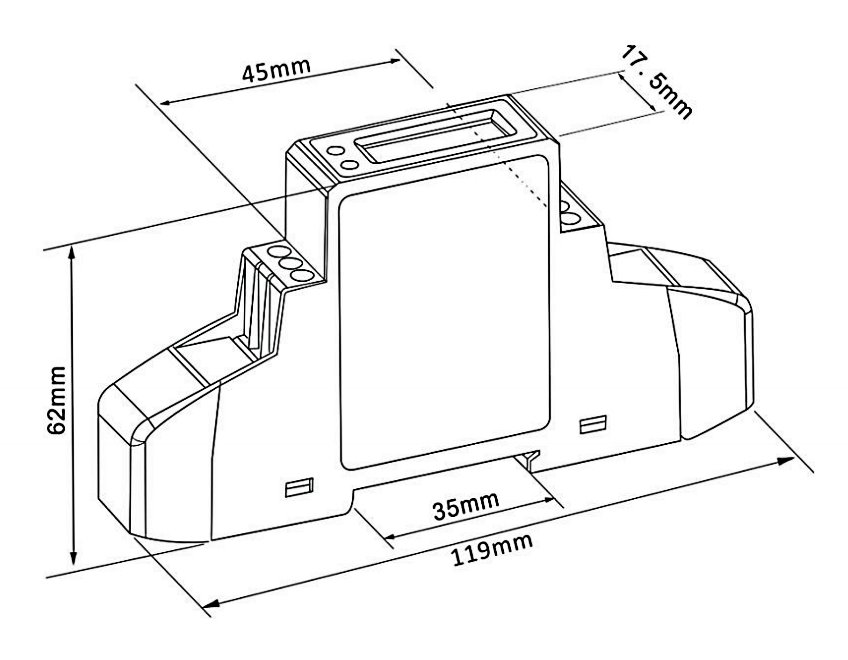

Rozměry :  119 × 62 × 17,5 mm
Šířka (mm) :  17.5
Výška (mm) :  119
