PLANET MG-120
Průmyslová brána, MODBUS, 2x RS-232/422/485 na IP, 1x RJ-45 10/100Base-TX, RTU/ACSII, -10 až +60°C, DC5V

hodnotit
3 870 Kč 3 199 Kč bez DPH

Po objednání za 2 týdny

Kód: NETPLA2313 PN: MG-120 Záruka: 60 měs.
PLANET MG-120 Průmyslová brána MODBUS s konverzí 2x RS-232/485/422 (DB9) na TCP/IP protokol (RJ-45 port 10/100Base-TX). Typ sériové komunikace je volitelný RTU/ASCII, master/slave. Napájení DC 5 V, montáž na DIN lištu nebo... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit

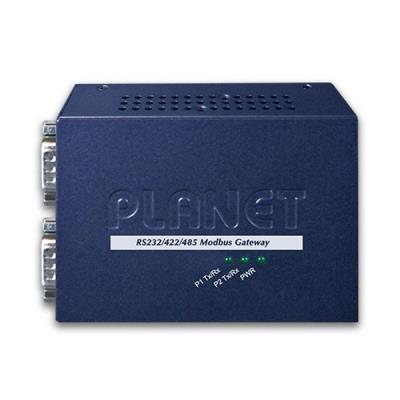

PLANET MG-120

Průmyslová brána MODBUS s konverzí 2x RS-232/485/422 (DB9) na TCP/IP protokol (RJ-45 port 10/100Base-TX). Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Napájení DC 5 V, montáž na DIN lištu nebo zeď (montážní sada není součástí), kovová skříň, pracovní teplota -10 až +60 °C.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

ZÁKLADNÍ SPECIFIKACE

Síťové vlastnosti:

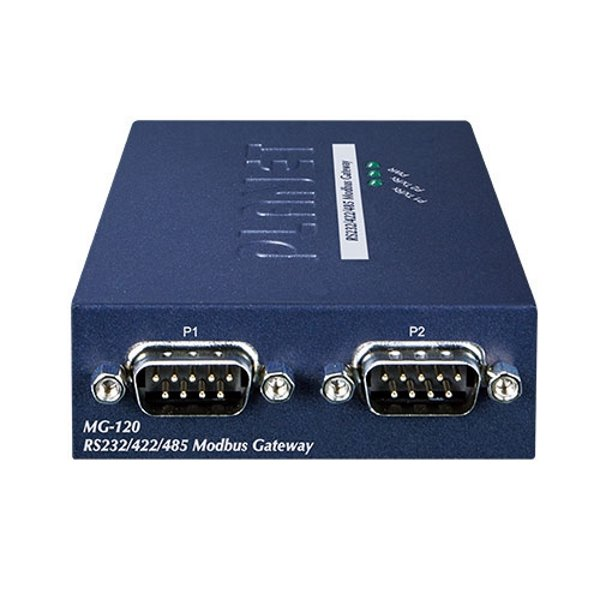

  • 2 x sériový konektor DB9 (RS-232 / RS-485 / RS-422)
  • 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
  • Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa
  • Utilita pro automatické vyhledání - Planet Smart Discovery
  • Parita: sudá, lichá, žádná, mezera, značka
  • Přenosová rychlost: 50 b/s - 921 kb/s
  • Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
  • Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení

Pracovní režimy:

  • RTU Master
  • RTU Slave
  • ASCII Master
  • ASCII Slave

Zapojení signálů

  • RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS422: Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (2 vodiče): Data A (+), Data B (-), GND

Fyzické vlastnosti:

Porty: 1 x RJ-45 10/100Base-TX, 2 x COM (typ DB-9) sériový port (RS-232/422/485)
Podpora MODBUS: ano
Krytí: celokovová skříň

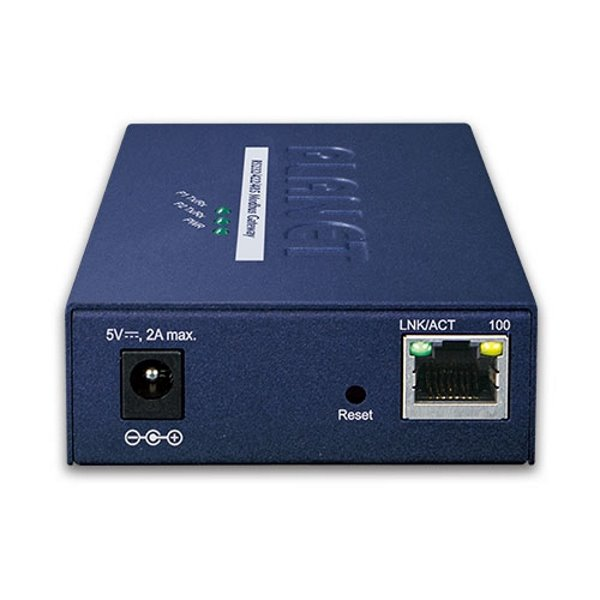

Napájení: DC 5 V (max. 2 A) externí zdroj, příkon do 5,5 W (zdroj je součástí balení)
Ochrana: ESD do 6 kV
Provozní teplota: -10 až +60 °C, vlhkost do 95 %
Rozměry: 97 x 70 x 26 mm
Hmotnost: 189 g

Uživatelský manuál

Manuál

Datasheet

Ostatní download

Značka
Upřesnění typu :  Brána
Výrobce :  PLANET Technology
Technické detaily
Management :  ano
Konverze :  LAN/sériový port
Použití v exteriéru :  ne
Použití v interiéru :  ano
Provedení :  samostatně stojící
Síťová rozhraní
Gigabit LAN :  ne
LAN :  ano
Rychlost portů :  100 Mb/s
Wi-Fi :  ne
Vstupy a výstupy
RJ-45 (počet) :  1
Napájení
Podpora PoE :  ne
Záruka
Délka záruky (měsíce) :  60
Délka záruky IČO (měsíce) :  60
Fyzické vlastnosti
Barva :  modrá
Hmotnost (g) :  189
Rozměry :  97 × 70 × 26 mm
Váhová kategorie :  Lehký - do 2 kg
