PLANET IMG-2200T
Průmyslová brána, MODBUS, 2x RS-232/422/485 na IP, 2x RJ-45 10/100Base-TX, RTU/ACSII, -40 až +75°C, DC12-48V, IP30

hodnotit
Akce
8 822 Kč 7 291 Kč bez DPH

Skladem K odeslání

Kód: NETPLA2316 PN: IMG-2200T Záruka: 60 měs.
PLANET IMG-2200T Průmyslová brána MODBUS s konverzí 2x RS-485/422/232 (DB9) na TCP/IP protokol. Typ sériové komunikace je volitelný RTU/ASCII, master/slave. Redundantní napájení v rozsahu DC 12-48 V, krytí IP30, montáž na... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit
PLANET IMG-2200T

Průmyslová brána MODBUS s konverzí 2x RS-485/422/232 (DB9) na TCP/IP protokol. Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Redundantní napájení v rozsahu DC 12-48 V, krytí IP30, montáž na DIN lištu nebo zeď, kovová skříň, pracovní teplota -40 až +75 °C.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Síťové vlastnosti:

  • 2 x sériový konektor DB9 (RS-485 / RS-422 / RS-232)
  • 2 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
  • Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa
  • Utilita pro automatické vyhledání - Planet Smart Discovery
  • LED indikátory pro diagnostiku provozu
  • Parita: sudá, lichá, žádná, mezera, značka
  • Přenosová rychlost: 50 b/s - 921 kb/s
  • Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
  • Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení

Pracovní režimy:

  • RTU Master
  • RTU Slave
  • ASCII Master
  • ASCII Slave

Zapojení signálů

  • RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS422: Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND
  • RS485 (2 vodiče): Data A (+), Data B (-), GND

Fyzické vlastnosti:

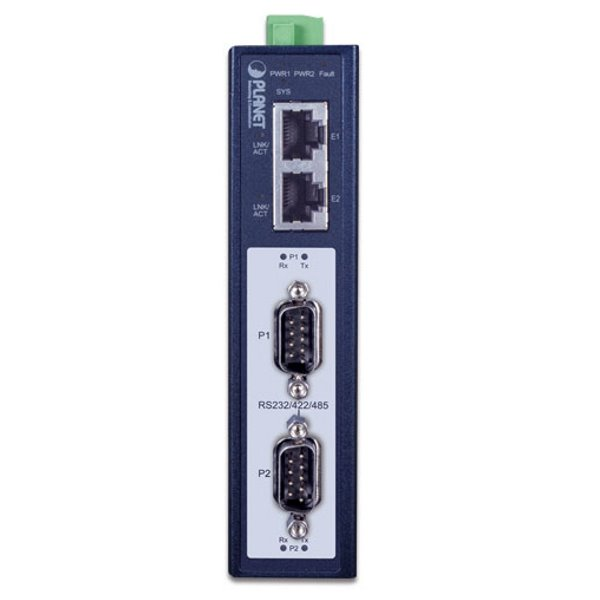

Porty: 2 x RJ-45 LAN 10/100Base-TX, 2 x COM (typ DB-9) sériový port (RS-232/422/485)
Podpora MODBUS: ano
Krytí: IP30, celokovová skříň

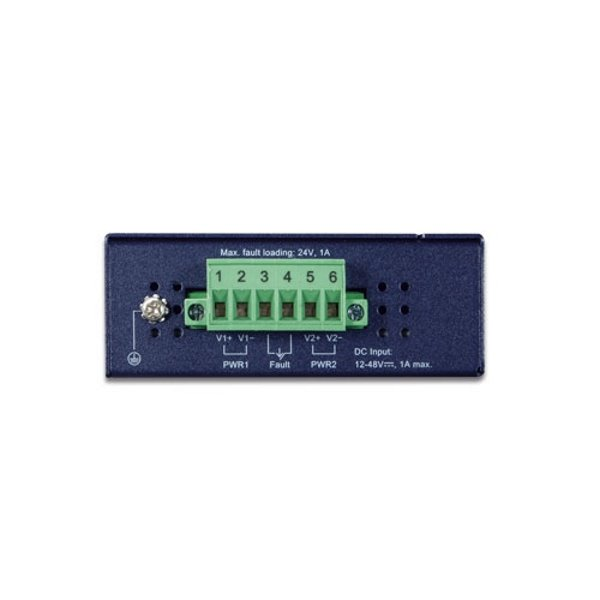

Napájení: DC 12-48 V externí zdroj, redundantní napájení, příkon do 5,4 W (zdroj není součástí balení)
Ochrana: přepěťová ochrana do 2 kV, ESD do 6 kV
Ochrana sériové linky: Izolační ochrana 2 kV, přepěťová ochrana 1 kV (level 2), 15 kV ESD ochrana
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 135 x 87,5 x 32 mm
Hmotnost: 392 g

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

Specifikace

Manuál

Datasheet

Ostatní download

Značka
Upřesnění typu :  Brána
Výrobce :  PLANET Technology
Technické detaily
Management :  ano
Konverze :  LAN/sériový port
Podpora MODBUS :  ano
Použití v exteriéru :  ne
Použití v interiéru :  ano
Provedení :  DIN lišta
Provedení :  na zeď
Síťová rozhraní
Gigabit LAN :  ne
LAN :  ano
Rychlost portů :  100 Mb/s
Wi-Fi :  ne
Vstupy a výstupy
RJ-45 (počet) :  2
Napájení
Podpora PoE :  ne
Záruka
Délka záruky (měsíce) :  60
Délka záruky IČO (měsíce) :  60
Fyzické vlastnosti
Barva :  modrá
Hmotnost (g) :  392
Rozměry :  135 × 87,5 × 32 mm
Váhová kategorie :  Lehký - do 2 kg
