123electric BMS123SM-G3-SET
Správa baterií, pro články LFP, LTO, NMC, Li-Ion, Bluetooth 4.0, BMS123 Smart, set

hodnotit
7 615 Kč 6 293 Kč bez DPH
Běžná cena: 8 729 Kč

Skladem K odeslání

Kód: BMS123SM-G3-SET PN: BMS123SM-G3-SET Záruka: 26 měs.
123electric BMS123SM-G3-SET Kompletní řešení pro články LFP, LTO, NMC a Li-Ion pro výrobu baterií s monitorováním a správou přes Bluetooth pomocí chytrého telefonu, iPadu, tabletu nebo jiného zařízení. Kompatibilní s... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit
123electric BMS123SM-G3-SET

Kompletní řešení pro články LFP, LTO, NMC a Li-Ion pro výrobu baterií s monitorováním a správou přes Bluetooth pomocí chytrého telefonu, iPadu, tabletu nebo jiného zařízení.

  • Kompatibilní s LTO, pracuje s napětím článků mezi 1,5–5,0 V
  • Vysoce přesné snímače proudu SOC s dvojitým rozsahem pro měření širokého rozsahu proudů až do 50 %
  • Historie chyb, abyste viděli, kdy, v jaké buňce a jaká chyba nastala
  • Protokolování SOC za poslední týden
  • Přesnější měření teploty v blízkosti pólu buňky
  • Aktualizace firmwaru vzduchem
  • Snadnější konfigurace

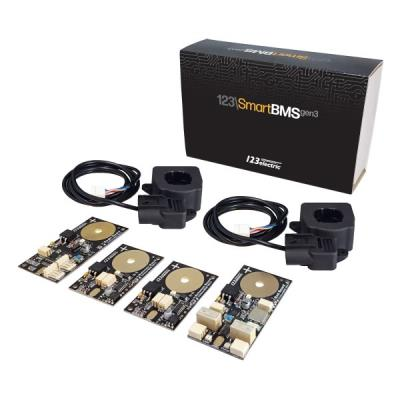

Součástí balení je 1× modul Begin (SOPGWL0310), 1× modul End (SOPGWL0417), 2× modul Between (SOPGWL0298), vodič pro propojení buněk, 2× snímač proudu (500 A) pro nezávislé sledování vstupního a výstupního proudu.

BMS123 Smart je plně modulární systém. Každý článek baterie je vybaven jedním plošným spojem malých rozměrů. K instalaci jsou zapotřebí tři typy desek s obvody článků. Jedna deska Begin instalovaná na prvním článku, jedna deska End instalovaná na posledním článku a běžná deska na každém článku mezi prvním a posledním článkem.

Pro akumulátorovou sadu složenou ze 4 článků (12 V) potřebujete pouze jeden modul Begin, jeden modul End a dva moduly běžných článků.

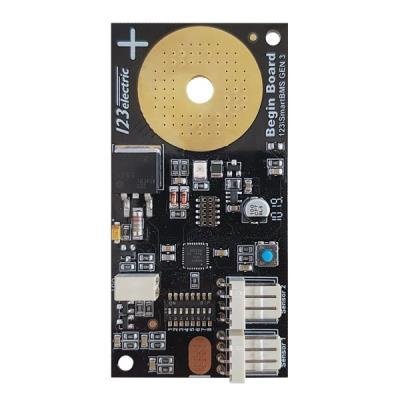

Begin modul:

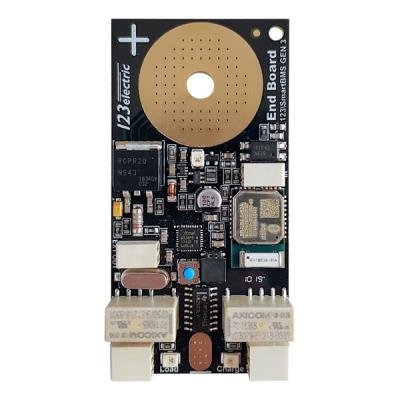

End modul:

Pro baterie větších rozměrů (24 V, 48 V atd.) stačí začít s kompletní sadou (4 články) a jednoduše dokoupit další počet modulů běžných článků, které se nainstalují na další články mezi prvním a posledním článkem. Snadno tak vytvoříte kompletní systém pro libovolný počet článků!

Příklad konfigurace akumulátorů:

  • 24 V balení (s 8 články LiFePO4): BMS123 Smart - kompletní sada obsahuje 4 články (1× First IN, 1× Last OUT, 2× Single CM) pro další 4 články stačí dokoupit další 4 moduly Single Cell (CM).
  • 48 V balení (s 16 články LiFePO4): Pro dalších 12 článků stačí dokoupit dalších 12 modulů s jedním článkem (CM).

Příklad konfigurace 2P4S (např. 12 V [2× 100 Ah]) akumulátorů:

Pro tuto instalaci potřebujete opět pouze 12 V sadu BMS. Dva paralelní články jsou stále jen jedním článkem.

Chytrá aplikace BMS123

Jednoduchá instalace přímo na úrovni buňky.

BMS123 Smart je opravdu Smart: tento systém BMS nemá žádnou hlavní řídicí jednotku! Vše je integrováno přímo v modulech článků. Moduly článků IN a OUR obsahují všechny hardwarové komponenty pro základní provoz celého systému BMS. Buněčný modul OUT navíc shromažďuje všechna relevantní data a přenáší je prostřednictvím Bluetooth 4.0 LE (nízká spotřeba) do vašeho tabletu nebo telefonu se systémem iOS nebo Android.

Přístup k informacím o vašem akumulátoru nebyl nikdy jednodušší. Sledujte vše na dálku, včetně denní výroby fotovoltaických článků, denní spotřeby energie nebo například napětí všech článků na jediné obrazovce. Mějte kompletní přehled o svém domácím úložišti energie na svém Smartphonu nebo tabletu!

Chytré výhody systému BMS123:

  • Deska malých rozměrů instalovaná přímo na svorky každé buňky
  • Jednovodičová komunikace, snadná montáž akumulátoru
  • Jednoduché zapojení celého systému určeného pro trhy se skladováním energie
  • Žádná další hlavní řídicí jednotka
  • K provozu není potřeba žádná externí baterie, systém BMS je napájen přímo z baterie
  • Podrobné monitorování a vyvažování pro každou buňku samostatně
  • Kontrola stavu všech buněk na jedné obrazovce
  • Vynikající cenový poměr: robustní a spolehlivý systém za velmi výhodnou cenu
  • Nastavitelná integrovaná bi-stabilní relé nízkého výkonu umožňující odpojit nabíječku a zátěž při předem definovaných úrovních
  • Volitelný bezplatný software pro iOS nebo Android, který umožňuje získat rozšířenou monitorovací palubní desku


Aplikace pro Android


Aplikace pro iOS

BMS123 Smart a Victron

Kromě připojení jednoho z lithiových bateriových systémů Victron Energy k zařízení Multi nebo Quattro je možné připojit i systém jiného výrobce. Ve většině instalací bude třeba, aby systémy řízení baterií (BMS), které jsou dodávány s určitým typem lithiových bateriových systémů, měly kontrolu nad nabíjením a vybíjením baterií. Obecně budou chtít zastavit proces nabíjení, když maximální napětí článku vzroste nad určitou mez, a také budou chtít vypnout zátěž, která baterii vybíjí, když minimální napětí článku klesne pod jeho mezní hodnotu.

Schéma zapojení BMS123 Smart s Victron invertory:

123electric BMS123 Smart – rozšířený modul

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:
Rozsah provozního napětí: 1,5–5,0 V
Rozsah provozních teplot: -40 až 85 °C
Přesnost měření napětí: ± 20 mV
Přesnost měření teploty : ± 2 °C
Balanční proud: 1 A
Počet článků:2–255

Specifikace typu modulu:
Průměrná hodnota proudu vnitřního modulu: < 1,0 mA
Průměrná hodnota proudu počátečního modulu s 1 proudovým snímačem: < 1,1 mA
Průměrná hodnota proudu počátečního modulu se 2 proudovými snímači: < 1,6 mA
Průměrná hodnota proudu koncového modulu s Bluetooth v pohotovostním režimu: < 1,6 mA
Průměrná hodnota proudu koncového modulu se zařízením připojeným k Bluetooth: < 11,0 mA
Maximální hodnota proudu přes relé nabíjení/zatížení na koncovém modulu:
2 A při 30 VDC
1 A při 60 VDC

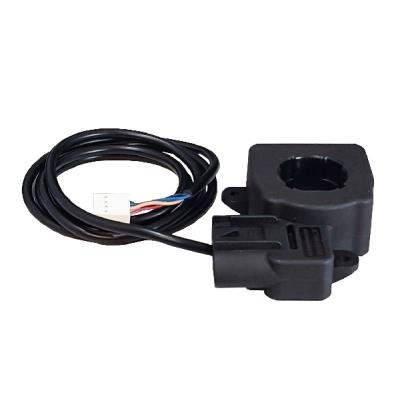

Specifikace měření proudovým snímačem se dvěma rozsahy:
Rozlišení měření < 20 A: 50 mA
Rozlišení měření > 20 A: 1,25 A
Mrtvý bod kolem nuly: ± 300 mA
Max. měřený proud: 500 A

Specifikace měření proudovým snímačem se dvěma rozsahy (2× smyčka):
Rozlišení měření < 10 A: 25 mA
Rozlišení měření > 10 A: 625 mA
Mrtvý bod kolem nuly: ± 150 mA
Max. měřený proud: 250 A

Specifikace měření proudovým snímačem se dvěma rozsahy (4× smyčka):
Rozlišení měření < 5 A: 12,5 mA
Rozlišení měření > 5 A: 313 mA
Mrtvý bod kolem nuly: ± 75 mA
Max. měřený proud: 125 A

Značka
Upřesnění typu :  Ostatní
Výrobce :  GWL
Technické detaily
Provozní teplota max. (°C) :  85
Provozní teplota min. (°C) :  -40
Napájení
Jmenovité napětí (V) :  1,5 - 5
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
