Xtend Solarmi OSPD23
Svodič přepětí, 1010VDC, 30A, CE, T1+T2 2+3, pro montáž na nosnou konstrukci fotovoltaických panelů

hodnotit
Akce
3 960 Kč 3 273 Kč bez DPH
Běžná cena: 5 228 Kč

Skladem K odeslání

Kód: SOPSMI0026 PN: OSDP23 Záruka: 26 měs.
Xtend Solarmi OSPD23 Svodič přepětí určený pro ochranu fotovoltaických zařízení. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů –... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
HomeCredit

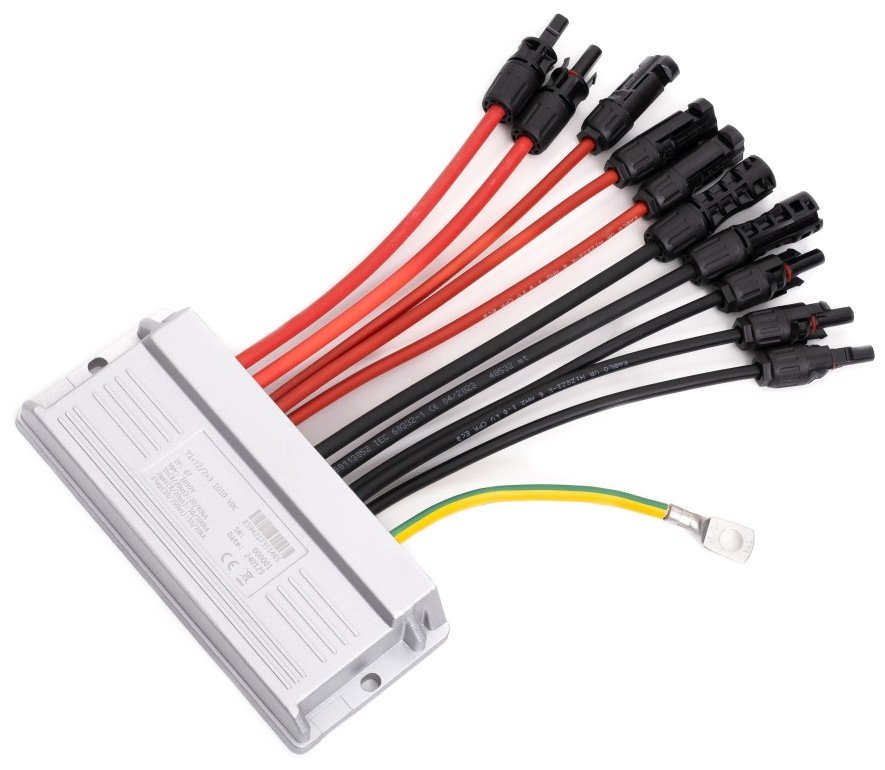

Xtend Solarmi OSPD23

Svodič přepětí určený pro ochranu fotovoltaických zařízení. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s interním plnivem potlačujícím hoření.

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Poznámka:
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.

Vlastnosti:

  • Vhodné pro síť DC
  • Zkratová odolnost ISCPV: 10 kA
  • Napěťová ochranná hladina při In Upa: < 2,3 kV
  • Pouzdro z hliníkové slitiny
  • Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31, T1+T2

ZÁKLADNÍ SPECIFIKACE

Provedení: Typ 2: 3+2 (3 páry 6 mm2 vstup + 2 páry 10 mm2 výstup)
Max. provozní napětí mezi L+ a L-: 1010 V DC
Jmenovitý zatěžovací proud: 30 A
Připojovací vodiče: MC4, délka: 25 cm, průřez: 6/10 mm2
Doba odezvy ta: < 25 ns
Krytí: IP67
Rozměry: 234 × 126 × 34,4 mm
Provozní teplota: -40 až +85 °C

Značka
Upřesnění typu :  Ostatní elektro
Výrobce :  XTEND Solarmi
Technické detaily
Provozní teplota max. (°C) :  85
Provozní teplota min. (°C) :  -40
Vstupy a výstupy
Konektor :  MC4
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
Fyzické vlastnosti
Rozměry :  234 × 126 × 34,4 mm
